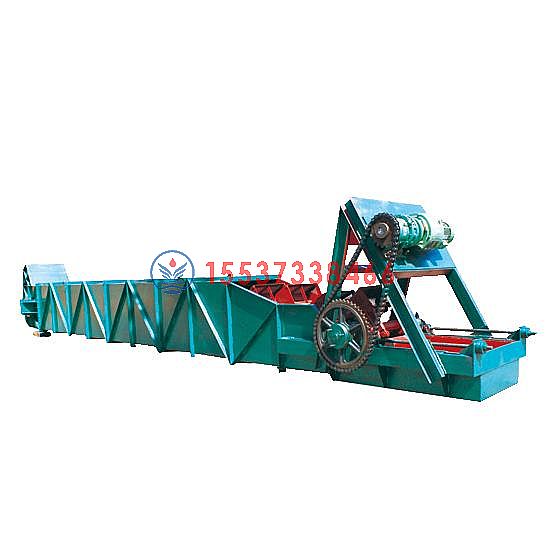

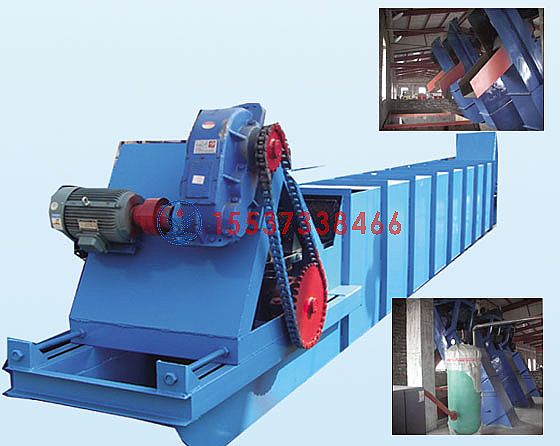

T係列脫水鬥式提升機

T係列脫水鬥式提升機

作者豐泉機械來源豐泉機械瀏覽發布時間 15/03/23

T係列脫水鬥式提升機

一、用途及特點：

脫水鬥式提升機主要用於選煤廠，配合跳汰機對選後產品(包括中煤和矸石)的提升和脫水。我公司生產的T係列鬥提機是采用煤炭工業部選煤設計院設計的新型脫水和澇坑係列鬥提機。新係列設計綜合了過去生產的B型脫水鬥式提機的優點和現場使用經驗,並對現有國內資料進行了分析對比，體現和貫徹了國家係列化、通用化和標準化的要求。

二、技術參數：

T係列脫水鬥式提升機技術特征
順序		主要參數	脫水型
順序		主要參數	T3240	T3260	T4080	T4060	T40100	T50100	T50120	T50140
1		提升機最大長度	20		23			26
2		提升機傾角（°）	55°-70°
3		運輸物料粒度	0-100
4		鬥寬	400	600		800	1000		1200	1440
5		鬥子容量（t)	28.3	42.5	66.4	88.5	110.7	173	207.6	242.6
6		鬥子間距（t/h)	11250		400			500
7		生產能力（t/h)	15-52	23-78	30-97	38-129	48-161	60-202.8	72-242.8	84-282
8		散堆比重（t/m3)	1.2 -1.6
9		鬥鏈速度	0.16 /0.27
10		裝滿係數	0.5-0.75
11		牽引鏈類型	板狀鏈	帶中間滾輪套簡板狀鏈
12		鏈板節距	320	400				500
13		鏈板寬度	55	90				120
14		鏈板厚度	16
15		鏈板銷軸直徑（mm）	36 50
16		鬥鏈每米重量(kg/m)	69	77	121	134	140	177	197	200
17		單邊牽引鏈最大允許工作拉力（Kg)	2880			6300		6300
18		鬥部星輪型式	四方輪					五方輪
19	拉緊裝置	型式	絲杆（千斤頂）
19	拉緊裝置	行程	320	400				500
20	傳動裝置	電動機型號	Y
		電動機功率（KW）	4—11	5.5-15	5.5-15	7.5-18.5	11—30	11—37	11—15	15—55
		減速機型號	NGW-J
		聯軸器型號	柱銷聯軸器
		傳動鏈條型式	套筒滾子鏈
		傳動鏈條節距（mm）	50.8		63.5

三、機器的使用和維護

1、機器啟動前應檢查各個緊固件是否牢固，頭部組件軸承處注以潤滑油，傳動鏈應接觸正常，防護罩安裝良好。

2、不能帶負載啟動，停車前不供料，待卸料完畢後停車。

3、在使用過程中遇有故障切斷安全銷應按原來的安全銷材料和尺寸配製，不能任意代用。

4、減速器油池潤滑的油麵高度，規定為比內齒輪頂高2~3倍的模數，潤滑油用（HL20或HL30）齒輪油。減速器的潤滑油按24小時連續工作製計算每3個月必須更換一次，減速器的傳動件應半年內檢修一次。

5、鬥鏈用銷子聯接處應轉動靈活，應經常注意滾輪運行情況，滾輪傳動自如和套筒接觸麵無滯死現象。

6、拉緊裝置絲杠表麵上和軸承內應有潤滑脂，以防止鏽蝕。7、提升機安裝後要進行1~2小時無負荷試車，試車時檢查鬥鏈運行情況，鬥子兩側牽引鏈運轉平穩，料鬥無歪斜、減速器無過激響聲，電氣控製正常，運行部分和其它固定部分沒有任何卡碰現象發生。以上滿意後才能負載試車。

四、易損件目錄

序號	圖號或代號	名稱和規格	材料	所屬裝配部件
1	GB286—64	滾子軸承（3522）		頭部組件
2	B80—2346.1—0306	尼龍套	MC尼龍	尾部組件
3	B80—2346.1—1004	外鏈板	45#	鬥鏈組
4	B80—2346.1—1003	內鏈板	45#	鬥鏈組
5	B80—2346.1—1311	安全銷	45#	傳動裝置
6	GB301—64	單向推力軸承（8408）		拉緊裝置
7	B80—2346.1—1002A	滾輪	組件	鬥鏈組
8	B80—2346.1—1002	銷軸	45#	鬥鏈組

T係列脫水鬥式提升機

更多詳細資料請谘詢豐泉機械官方網站：http://www.567wow.com

24小時服務熱線：15537338466

了解更多有關T係列脫水鬥式提升機的信息收藏我們的信息：www.567wow.com 聯係人：杜謙 15537338466
