一、工作原理
1. 雙振動器直線振動機製

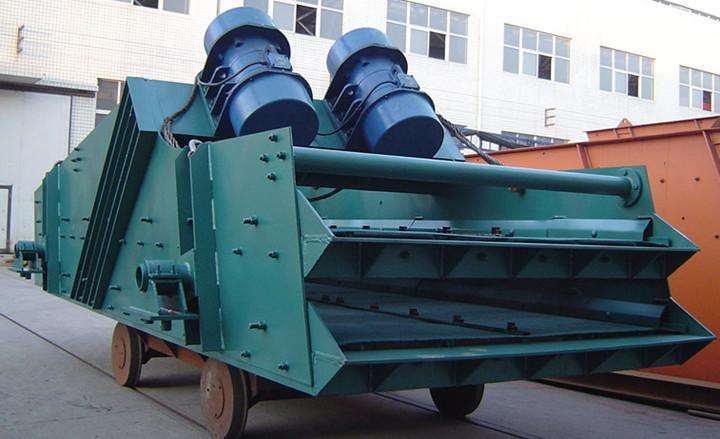

疊層高頻振動細篩的核心驅動係統由兩台運動方向相反的電振動器組成：
兩台電振動器作用到篩框上的合力通過篩框的重心，使篩框做直線運動
多個篩框重疊在一起，由2個電振動器帶動做直線振動
篩框上各點的受力大小一致，提高了篩分效率的同時延長了設備使用壽命
2. 高頻率小振幅篩分原理
設備采用高頻小振幅振動方式，這是其區別於傳統篩分設備的關鍵：
振動頻率可達1405-1500次/分鍾（國產電振動器為1405次/分，進口為1500次/分）
高頻率一方麵破壞了礦漿表麵的張力
細粒物料在篩麵上高速振蕩，加速了大密度（比重）有用礦物的析離作用
增加了小於分離粒度物料與篩孔接觸的概率，創造了更好的分離條件
3. 物料運動軌跡
礦漿從分礦器上部或下部給入，經分礦器均勻分成多路
再經給礦軟管分別進入多個給礦器
給礦器把礦漿均勻地灑在篩麵上端
篩麵上的物料由於連續受到高頻率小振幅的振動，在傾斜的篩麵上做連續的跳躍
細粒物料在調勻的過程中透過篩孔成為篩下產品
大於篩孔的物料在傾斜的篩麵上作連續的向前跳躍，最後跳出篩網成為篩上產品
4. 再造漿技術
部分型號配備再造漿功能：
直線振動配合再造漿設計
篩分物料流動區域長，傳遞速度快
具有更大的篩分能力和篩分效果
二、結構特點
1. 多層疊置設計
篩箱呈多層布置，各層篩麵獨立給料、獨立篩分
最大可實現五路並聯，擴展了原有的多路給料原理
多路並聯設計以最小的占地麵積獲取最大的篩分能力
2. 激振係統
篩箱內部激振框架彈性連接在篩箱內
在篩箱帶動下進行二次近共振振動
實現了一組振動源提供驅動力的情況下，篩機的直線振動和激振框架共振清網振動兩種振動型式
3. 布料係統
搭配新型布料裝置，物料通過兩道緩衝導料板降低流速、初步布料
再經過一道布料柵格進行均勻布料，解決物料分布不均問題
篩麵支撐結構采用弧形設計，使物料進行二次布料
進一步提高物料接觸篩麵的幾率和接觸時間，提高篩分效果
4. 彈簧支撐係統
斜圓柱型剪切橡膠彈簧與輔助振動直立橡膠彈簧配合使用
通過調整剪切彈簧與支撐彈簧的剛度，降低剪切彈簧的工作負荷
提高篩機運行可靠性
篩框采用特製剪切彈簧懸掛支撐，噪音小、功耗低，設備動載荷小，對安裝基礎無特殊要求
5. 篩網配置
配置高質量、高開孔率防堵耐磨聚氨酯篩網
篩網材質可根據物料特性選擇尼龍或不鏽鋼篩板
篩網耐磨、耐腐蝕，提高設備使用壽命
6. 機身防護
篩機主體采用鉚釘鉚接，並噴塗聚氨酯防護層
保證設備長期運行的可靠性和穩定性
設備表麵防腐耐磨噴膠處理，有效延長設備壽命
7. 整體底架
帶有整體底架，便於搬運和安裝
篩箱側板采用鋼板整體折彎成型，提升篩機整體剛度和工作可靠性
設備外形更為美觀
三、性能優勢
1. 篩分效率高
采用直線振動方式，使粒子和篩麵做垂直運動，篩分效率高
篩分效率可比傳統設備提高**1%~3%**精礦品位
2. 處理能力大
最大可實現五路並聯，擴展了原有的多路給料原理
單位麵積處理量大，處理能力範圍30~300噸/時（根據分離粒度不同而變化）
使磨礦係統的處理能力提高約**20~30%**以上
3. 結構緊湊合理
占地麵積小，適合空間有限的場地
篩箱多層布置，以最小的占地麵積獲取最大的篩分能力
設備動載荷小，對安裝基礎無特殊要求
4. 功耗低
篩框采用特製剪切彈簧懸掛支撐，功耗低
噪音小，運行平穩
符合節能環保要求
5. 運行穩定可靠
結構可靠、激振力強、振動噪音小、堅固耐用
維修方便、使用安全
設備性能穩定，維護量小
6. 篩分粒度精細
分離粒度小至0.074mm（即200目）
可用於精礦粒度控製與分級
適用於細粒物料的濕法篩分、分級、脫泥、隔粗等作業
